桥架项目最容易反复补单的往往不是直通，而是弯通、变径、盖板、连接片、螺栓和支吊架。配件统计应跟着路线走：每一次转向、标高变化、分支、收缩、设备入口和跨越，都可能对应一个不同的配件或非标件。
1. 一套桥架系统通常包含什么
| 类别 | 常见项目 | 采购核对点 |
|---|---|---|
| 直通 | 标准长度直通段 | 类型、规格、厚度、长度 |
| 水平转向 | 水平弯通、三通、四通 | 角度、方向、转弯半径 |
| 垂直转向 | 上弯、下弯、垂直三通 | 内外弯方向和现场净空 |
| 变径 | 直通变径、左偏、右偏 | 起止规格和偏心方向 |
| 覆盖与分隔 | 盖板、隔板、压板 | 覆盖范围、固定方式、分隔高度 |
| 连接 | 连接片、螺栓、跨接件 | 材质、数量、系统兼容性 |

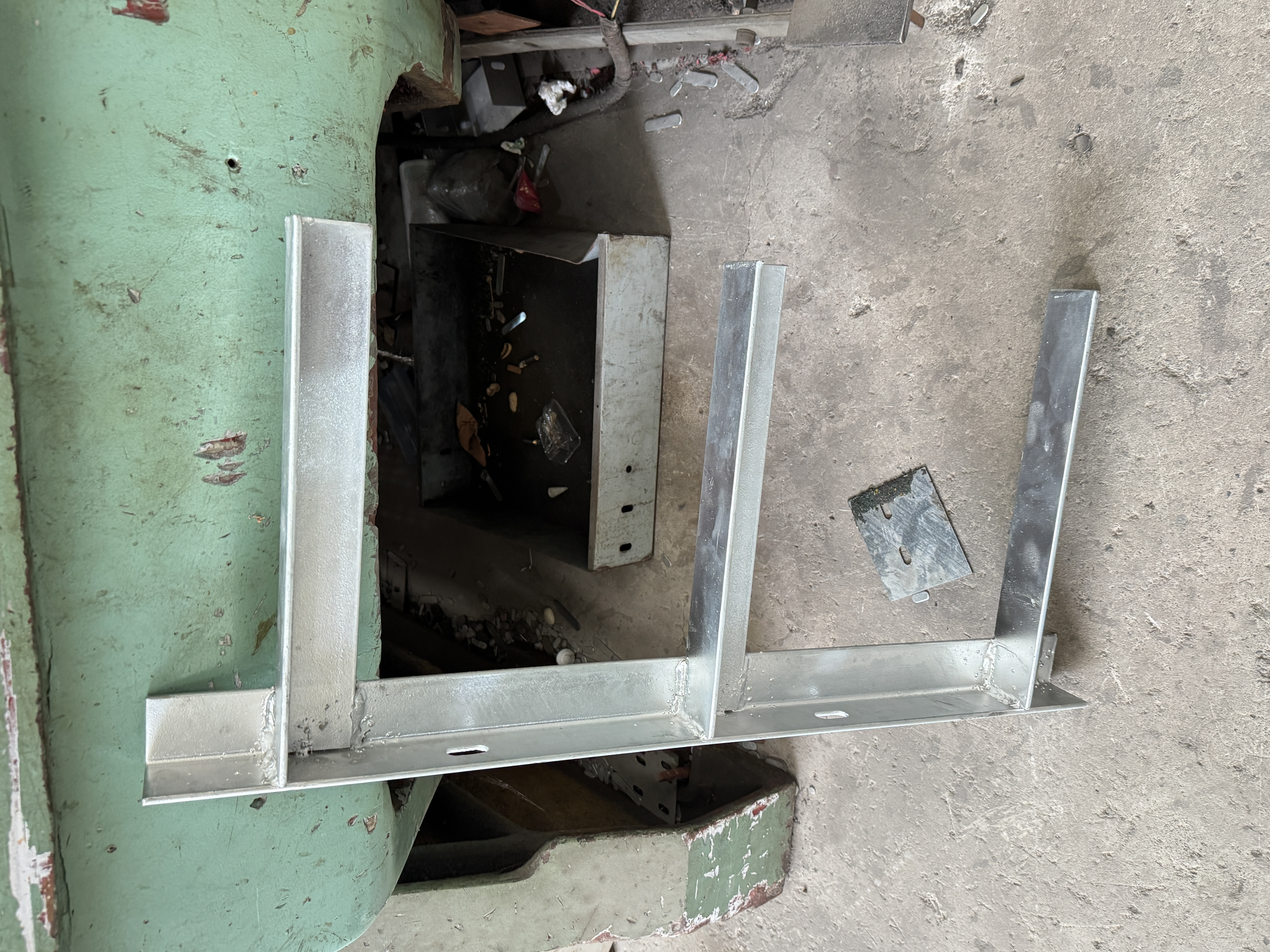

| 支撑 | 托臂、吊杆、横担、底座 | 支撑形式、间距、固定基面 |
| 收口与保护 | 封头、护口、引下件、伸缩连接 | 设备接口和特殊位置要求 |
2. 配件如何按图纸统计
- 先按楼层、区域或系统给路线编号，避免同一段重复计算。
- 统计水平和垂直直通总长度，并记录非标准长度。
- 沿路线逐个标记转弯、分支、变径、穿墙和设备入口。
- 单独统计盖板、隔板及户外防雨要求覆盖的长度。
- 根据经批准的支撑方案统计托臂、吊杆、横担和固定件。
- 把非标件截图或编号，与加工图一一对应。
对于竖井、机房、设备密集区和大规格转弯，建议供应商在生产前出具配件确认图，避免左右方向或标高理解相反。
3. 六个高频漏项
连接片和螺栓确认是否随直通配套及每节数量
盖板固定件室外和竖向段尤其需要确认
异径方向左偏、右偏和同心不能混用
竖向支撑不能照搬水平段统计方式
设备收口入口处可能需要护口或非标件
接地与跨接由设计和当地规范确定方案
安全边界：接地、等电位连接、耐火封堵和结构固定属于工程设计与安装范围，应由有资质的专业人员按照项目文件和当地规范确认。
4. 发货前的配件复核表
- 配件规格是否与相连直通完全对应。
- 弯通和变径的方向、角度、半径是否已确认。
- 盖板、隔板、连接片和紧固件是否单独计数。
- 本体与配件的材质、颜色和表面处理是否一致。
- 非标件是否有编号，并与图纸、装箱单一致。
- 长途运输时，小配件是否分箱标记并防止散失。
NEMA VE 2把桥架安装作为系统工作来处理，并强调支撑、连接、现场切割和安装可达性等问题。采购清单也应以“系统可安装”为目标，而不是只统计桥架米数。
参考资料与使用说明
以下链接用于确认标准的名称与适用范围。具体项目仍应以合同、设计文件、有效标准文本及工程师确认结果为准。
常见问题
连接片和螺栓默认包含在桥架价格里吗？
不同供应商的报价边界不同，必须在报价单中明确是否包含及配套数量。
弯通可以现场用直通切割制作吗？
部分调整可能在现场完成，但复杂弯通和受力连接应按项目要求使用匹配配件，并由专业人员施工。
接地跨接件由谁确定？
应由项目电气设计和适用规范确定，供应商按确认后的规格与数量配套。
